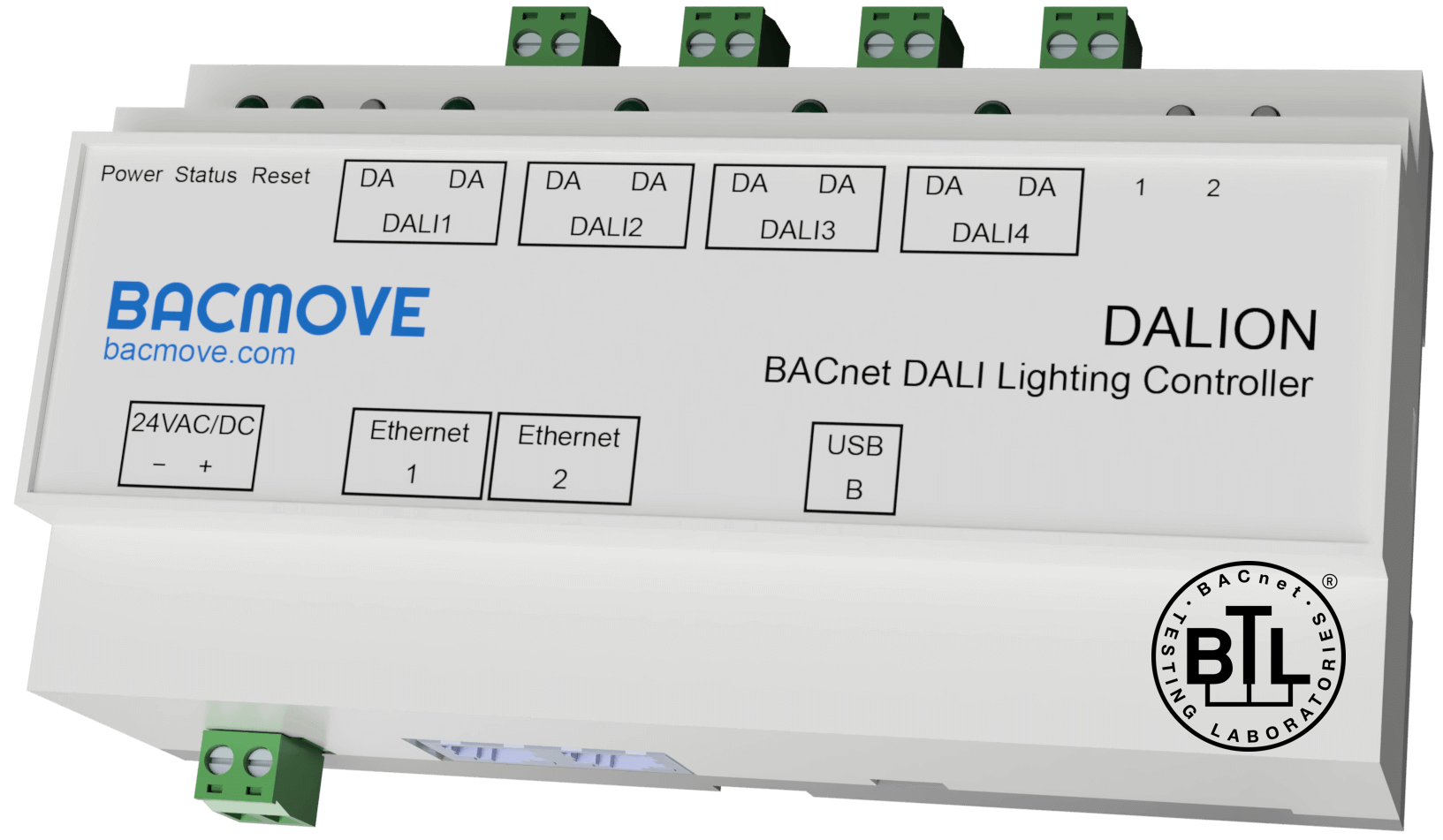

DALION
Contrôleur d’éclairage
Contrôle de l’éclairage de pièce
Le DALION peut être utilisé pour effectuer automatiquement le contrôle de la pièce avec occupation, « daylight harvesting », réponse à la demande, etc.
BACnet
La fonctionnalité de passerelle permet une communication bidirectionnelle entre les réseaux du protocole DALI (Digital Adressable Lightning Interface) et les systèmes BACnet. Le contrôleur DALION intègre plusieurs fonctionnalités qui facilitent l’installation de l’éclairage DALI sur le réseau BACnet.
API
Tout langage de programmation capable d’envoyer des requêtes HTTP GET peut interagir avec les lampes DALI via le API DALION.
Principales caractéristiques
Quatre canaux DALI
Le modèle DALION-4 est équipé de quatre canaux DALI indépendants. La passerelle DALION peut contrôler jusqu’à 256 appareils DALI. Cela est 64 appareils avec 16 groupes et 16 scènes par canal.
Contrôle d'éclairage
Permet d’ajuster automatiquement l’intensité lumineuse en fonction des entrées externes telles que les détecteurs d’occupation, de présence et de lumière. Intègre des fonctionnalités telles que l’ajustement selon la lumière du jour, l’occupation, l’avertissement d’inoccupation, la réponse à la demande.
Support BACnet
L’interface Ethernet est utilisée pour communiquer avec le protocole BACnet/IP. Les canaux, les groupes, les lampes et les scènes DALI sont accessibles à travers les objets standards BACnet tels que ; Analog Value, Analog output, Analog Input.
Entrée DALI-2
Peut intégrer jusqu’à 32 dispositifs d’entrée DALI-2 par canal DALI. Les détecteurs de lumière, les détecteursd’occupation et les boutons peuvent être configurés via l’interface Web et rendus accessibles parBACnet
Horaire
Les horaires permettent de contrôler l’intensité des lumières à des moments précis.
Interface Web
Une interface Web réactive permet la configuration et la mise en service. L’interface utilisateur est accessible sur plusieurs appareils électroniques tels que les ordinateurs, iPhone, Android et les tablettes. Par conséquent, aucun logiciel spécial n’est nécessaire.
Commutateur Ethernet intégré
Un commutateur à deux ports est intégré et permet à plusieurs passerelles DALION d’être connectées en série.
Réglage des couleurs
Prise en charge des pilotes DALI Type 8 (DT8) avec les quatre types de couleurs: xy-coordinate, colour temperature Tc, primary N et RGBWAF.
Diagnostique
De nombreux compteurs sont disponibles pour diagnostiquer l’état des réseaux des interfaces DALI, BACnet et Ethernet et ainsi identifier de potentiels problèmes.
Interface Web adaptative
L’interface utilisateur Web s’adapte à toutes les tailles d’écran. Il permet de modifier les paramètres du système et d’effectuer la mise en service des appareils DALI.
Lumière blanche ajustable
Réglage de la lumière blanche chaude jusqu’à la lumière du jour grâce à la compatibilité avec les LED DALI Type 8 (DT8).
Réglage des couleurs
Réglage des lumières colorées. Créez des scènes et rappelez les paramètres de couleur.
Entrées DALI-2
Prise en charge de l’intégration des détecteurs et boutons DALI-2.
Lumière du jour
Le systèmes « Daylight Harvesting » utilisent la lumière du jour pour compenser l’éclairage électrique artificiel nécessaire pour éclairer correctement une pièce. Les stratégies de « Daylight Harvesting » aident à réduire la consommation d’énergie. Ceci est accompli en utilisant des systèmes de contrôle d’éclairage qui sont capables d’atténuer ou d’éteindre l’éclairage électrique en réponse à la disponibilité changeante de la lumière du jour.
DALI
Chaque canal DALI contrôle 64 appareils avec 16 groupes et 16 scènes.
Peut intégrer jusqu’à 32 dispositifs d’entrée par canal DALI.
Mise en marche de l’interface DALI via une interface Web.
Prise en charge des périphériques DALI IEC 62386;
• Lampes fluorescentes – 201 (Type d’appareil 0)
• Blocs autonomes d’éclairage de secours – 202 (Type d’appareil 1)
• Conversion du signal numérique en courant continu. Tension – 206 (Type d’appareil 5)
• Modules DEL – 207 (Type d’appareil 6)
• Fonction de commutation – 208 (Type d’appareil 7)
• Commande de la couleur – 209 (Type d’appareil 8)
• Dispositifs d’entrée – Boutons poussoirs – 301
• Dispositifs d’entrée – Détecteur de présence – 303
• Dispositifs d’entrée – Détecteur de luminosité – 304.
Analyzer de paquet DALI intégré.
BACnet
Utilise le protocole BACnet/DALI.
Permet de contrôler les ballasts et les drivers individuellement, par groupe ou par canal.
Utilise les objets d’entrée analogique pour le retour des lampes, des groupes et des canaux.
Utilise des objets de sortie analogique pour le contrôle des lampes, des groupes et des canaux.
Utilise des sorties multi-états pour rappeler, emmagasiner et effacer des scènes DALI.
Prend en charge les services BACnet COV (changement de valeur).
De nombreux compteurs sont disponibles afin de diagnostiquer les problèmes de réseau.
Interface Web
Toute la configuration peut-être effectuée via l’interface web.
Mise en marche et test des appareils DALI.
Configuration du réseau.
Câblage DALI
Le câblage du bus doit être connecté selon une topologie en étoile, une topologie linéaire ou un mélange des deux. Le câblage ne doit pas être effectué dans une structure en anneau. Les deux fils qui servent de bus doivent être situés dans le même câble ou conduit de câble. Dans le câble ou le conduit de câble, les deux fils doivent être côte à côte pour éviter tout couplage involontaire à d’autres signaux.
Extension DALI 1
Remplacement direct des panneaux Cooper Fifth Light System Gen 1 – LCP et LMS. Il peut intégrer la série FDW de boutons DALI et la série FLT-MTS de multi-capteurs DALI de Cooper Lighting / Fifth Light.
Modèle |
DALION-4, DALION-1 |
Source de courant |
24VAC/DC, 50/60Hz |
Dimension |
157 x 86 x 59 mm (L x W x H) |
Fixation |
rail DIN |
Température de fonctionnement |
0 °C à 45 °C |
Canaux DALI |
4 (DALION-4), 1 (DALION-1) |
Alimentation DALI |
Une alimentation externe est requise |
Interface Ethernet |
2, RJ45 port, 100BASE-T, BACnet/IP, HTTP |
Micrologiciel |
Mise à jour du micrologiciel |
Numéro de modèle |
Description |
DALION-4 |
BACnet/IP – DALI, Contrôleur DALION avec 4 canaux DALI |
DALION-1 |
BACnet/IP – DALI, Contrôleur DALION avec 1 canal DALI |
